🔧 En bref
Problème : Un voyant « Frein de parking défaillant » ou « ESP/ABS » s’allume sur votre Citroën C4 Picasso (Phase 1, 2006-2012). Le frein à main électrique ne se serre ou ne se desserre plus automatiquement.
Solution la plus probable : Un fusible grillé ou oxydé, souvent dans le boîtier près de la batterie. Le suspect numéro 1 est le fusible F7 (5A). D’autres candidats sont F10, F11 (15A) ou N19.
Action : Vérifiez et remplacez ce fusible avec un modèle identique. Dans 80% des cas, ça règle le problème. Si ça persiste, un diagnostic électronique (OBD) sera nécessaire.
Vous êtes là parce que le tableau de bord de votre C4 Picasso ressemble à un sapin de Noël avec des alertes « Frein de parking défaillant » et ESP. Le fameux frein à main électrique, si pratique, devient soudain un cauchemar. Avant de penser au garage et à une facture à quatre chiffres pour un faisceau complet, respirez. Dans l’immense majorité des cas, l’origine est bête comme un fusible qui a lâché.
Localiser le coupable : le bon fusible au bon endroit
La première source de confusion vient du fait qu’il existe plusieurs boîtiers et plusieurs références de fusibles mentionnées selon les années et les finitions. On va faire le tri, une bonne fois pour toutes.
Le boîtier principal, sous le capot

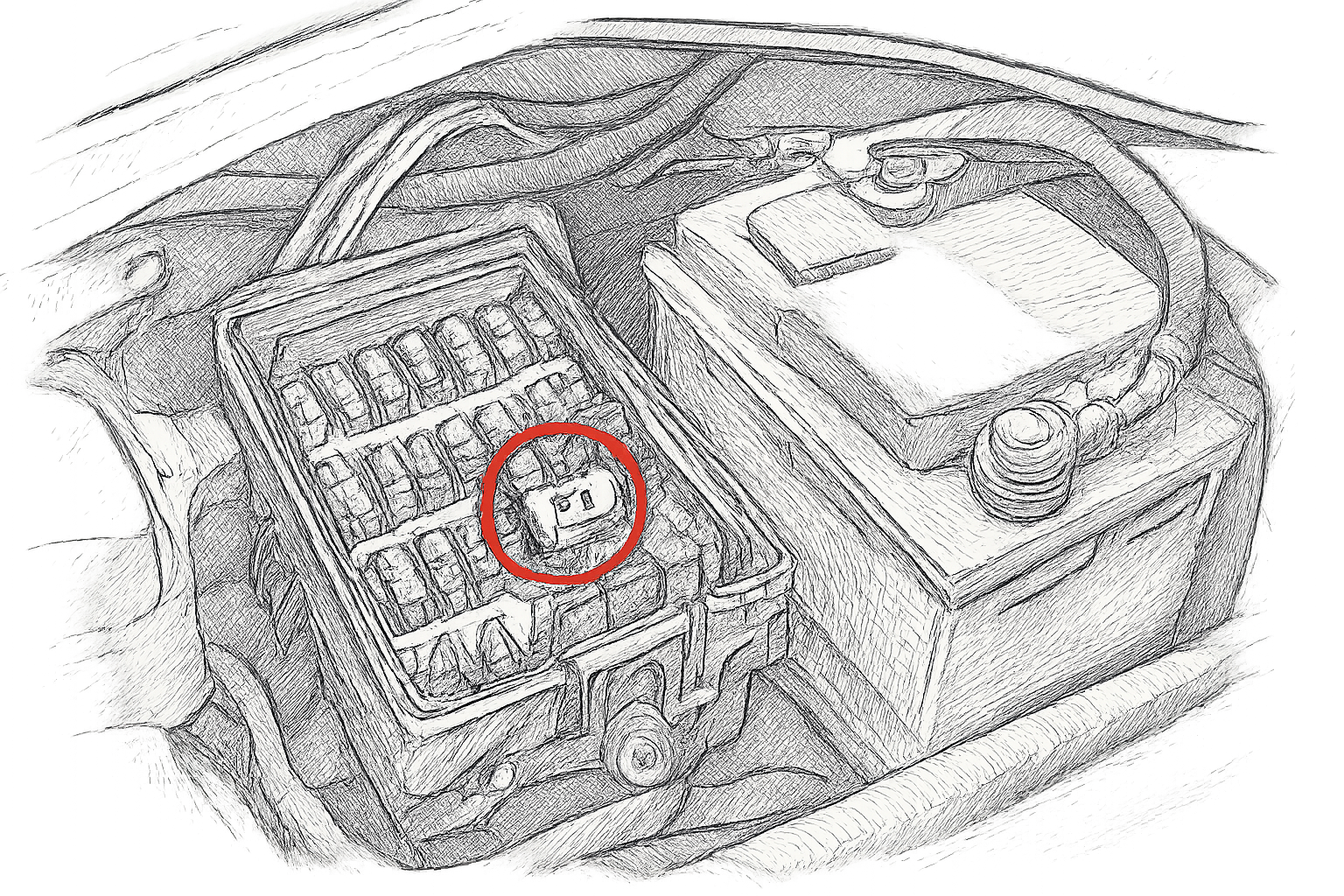

Ouvrez le capot. Le boîtier qui nous intéresse est une boîte noire en plastique située tout près de la batterie, généralement du côté conducteur. C’est là que se trouvent les principaux suspects.
🛠️ Mon conseil d’atelier : Pour éviter toute erreur, débranchez toujours la borne négative (-) de la batterie avant de manipuler les fusibles. Attendez 2 minutes. C’est une sécurité de base qui évite des courts-circuits ou des réinitialisations intempestives des calculateurs.
Retirez le couvercle du boîtier. Sur son verso, vous devriez trouver un schéma d’identification. Si ce schéma est illisible ou absent, référez-vous au tableau ci-dessous, synthétisé à partir des retours d’expérience les plus fiables des forums spécialisés.
Tableau des fusibles suspects pour le frein de parking électrique
| Référence | Ampérage | Emplacement Principal | Pourquoi il est suspecté |
|---|---|---|---|
| F7 | 5 Ampères | Boîtier près de la batterie (parfois cité dans l’habitacle) | C’est le fusible qui alimente le calculateur ESP. Un défaut sur ce circuit provoque instantanément les alertes frein de parking et ESP/ABS. Souvent victime d’oxydation. |
| F10 ou F11 | 15 Ampères | Boîtier près de la batterie | Alimentent des circuits liés au contacteur de frein, à la suspension ou à l’allumage. Une défaillance peut couper l’arrivée de courant vers le système de frein de parking. |
| N19 | Variable (vérifier schéma) | Boîtier dans l’habitacle (côté conducteur) | Mentionné dans certains schémas et retours d’expérience comme étant directement lié au fonctionnement du frein de parking et de l’ESP. |
D’après la centaine de témoignages que j’ai lus et recoupés, le fusible F7 (5A) est le premier à contrôler. Son filament est fin, et il est particulièrement sensible à l’humidité et aux variations de courant. Une simple oxydation sur ses connecteurs peut suffire à provoquer le défaut.
La procédure pas à pas : vérification et remplacement
Pas besoin d’être un as de l’électronique. Avec une pince à épiler ou un extracteur de fusibles (souvent fourni dans le boîtier), c’est un jeu d’enfant.
- 📍 Coupez le contact et débranchez la batterie (borne négative en premier).
- 🔎 Localisez le fusible (F7, F10, F11) sur le boîtier près de la batterie en vous aidant du schéma.

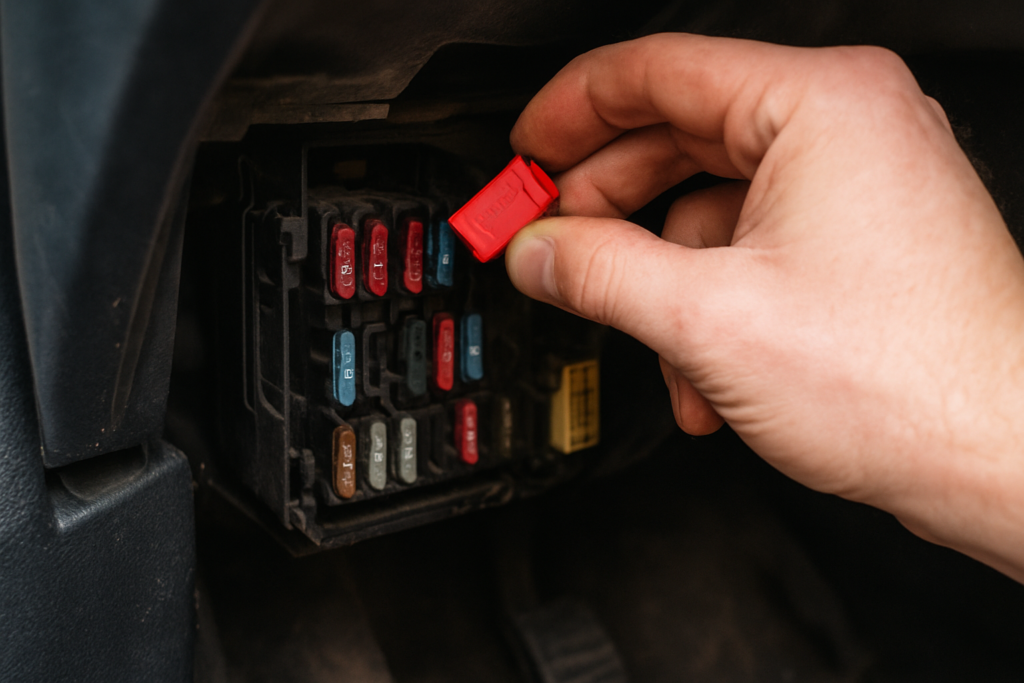

- 🛠️ Extrayez-le délicatement avec la pince.
- 👁️ Inspectez-le à la lumière : le filament métallique à l’intérieur doit être d’un seul tenant. S’il est coupé ou si le plastique est noirci, il est grillé. Vérifiez aussi les pattes pour de l’oxydation (une substance verte ou blanche).
- 🔄 Remplacez-le par un fusible identique en tous points : même ampérage (5A ou 15A) et même format (standard « mini blade »). Ne montez jamais un fusible de calibre supérieur « pour voir », c’est le meilleur moyen de griller un calculateur.
- 🔗 Rebranchez la batterie (borne négative en dernier), mettez le contact et testez le frein de parking.
⚠️ Avertissement important : Si le frein de parking est complètement bloqué en position serrée et que vous ne pouvez pas déplacer la voiture, ne forcez pas. Il existe une procédure de déblocage manuel d’urgence, généralement en retirant le cache du levier de vitesse et en actionnant une vis de secours. Consultez le manuel du propriétaire ou une vidéo spécifique pour cette manipulation délicate.
Si le remplacement du fusible résout le problème, mais qu’il saute à nouveau après quelques jours, vous avez une consommation anormale ou un court-circuit intermittent sur le circuit. Là, il faut pousser le diagnostic.
Et si le problème persiste après le fusible ?
Vous avez changé tous les fusibles suspects, mais le voyant est toujours là. Ne vous découragez pas. Le fusible n’est qu’un symptôme de protection. Il faut maintenant trouver la maladie. Voici, par ordre de probabilité, les autres causes possibles :
- 🔋 Une batterie faible ou en fin de vie : L’électronique des voitures modernes est très sensible à la tension. Une batterie qui tire la langue peut faire planter les calculateurs ESP et frein de parking. Faites-la tester.
- 🧲 Un capteur de roue ABS défectueux : Le système a besoin de savoir si la voiture est à l’arrêt pour serrer le frein de parking. Un capteur HS envoie une information erronée.
- 🖥️ Un défaut de communication réseau (CAN) : Des codes défauts comme U1108 ou U1308 pointent vers un problème de dialogue entre le calculateur moteur, l’ABS et le calculateur de frein de parking. Il faut une valise de diagnostic OBD2 pour les lire.
- ⚡ Le moteur d’actionnement du frein de parking lui-même : Plus rare, mais possible. Il est intégré aux étriers de frein arrière.
- 🧵 Un faisceau abîmé : Surtout connu sur les modèles à suspensions arrière hydrauliques (Hydractive), où des câbles peuvent se découdre et frotter jusqu’à la coupure.
💡 Le bon réflexe : Avant de vous lancer dans le changement de pièces coûteuses, procurez-vous un lecteur de codes OBD2 basique. Pour une trentaine d’euros, il vous permettra de lire les codes défauts stockés. C’est la carte qui vous orientera vers le vrai problème. Sans ça, vous remplacez des pièces à l’aveugle.
Si les codes pointent vers un défaut réseau ou un composant spécifique, les vidéos de diagnostic comme celle intégrée ci-dessus deviennent très utiles. Elles vous montrent la démarche logique à suivre.
✨ Mon verdict
Face au message « Frein de parking défaillant » sur une C4 Picasso Phase 1, gardez votre sang-froid et votre portefeuille fermé. L’expérience prouve que dans la grande majorité des cas, le problème est mécanique et simple : un fusible oxydé ou grillé, le fameux F7 de 5A près de la batterie. C’est une réparation de 5 minutes et 2 euros.
La vraie valeur ajoutée n’est pas de savoir changer un fusible, mais de comprendre la démarche de diagnostic : commencer par le plus simple et le moins cher (fusible, batterie), puis utiliser un outil de lecture de codes (OBD) pour guider vos pas si le problème est plus profond. Cela vous évite de vous faire facturer un faisceau complet au garage pour un simple mauvais contact.
Ma recommandation personnelle est claire : équipez-vous d’une pince à fusible, d’un assortiment de fusibles « mini blade » (5A, 10A, 15A, 20A), et d’un lecteur OBD2 Bluetooth basique. Avec ces trois outils et la méthodologie décrite ici, vous réglerez 95% des pannes électriques courantes sur votre véhicule, et vous ne serez plus jamais en position de faiblesse face à un mécanicien.
Vous avez suivi cette procédure ? Dites-nous en commentaire si c’était bien le fusible F7, ou si vous avez découvert une autre cause surprenante qui pourrait aider les autres propriétaires.
Où se trouve exactement le fusible du frein à main sur une Citroën C4 Picasso ?
Il n’y a pas un unique « fusible du frein à main ». Plusieurs fusibles peuvent causer son dysfonctionnement. Les emplacements principaux à vérifier sont : 1. Sous le capot : Dans le boîtier de fusibles situé près de la batterie. Recherchez particulièrement les fusibles F7 (5A), F10 (15A) et F11 (15A). Le F7, souvent oxydé, est le principal responsable des alertes conjointes frein de parking et ESP. 2. Dans l’habitacle : Un fusible référencé N19 dans le boîtier côté conducteur (généralement près de la portière) est aussi mentionné dans certains schémas. Toujours vous référer au schéma présent sur le couvercle du boîtier concerné pour une identification formelle. Une source complète avec schémas détaillés est disponible sur cette vidéo de référence des boîtiers fusibles.
Quels sont les symptômes d’un fusible de frein de parking HS ?
Les symptômes sont caractéristiques et apparaissent souvent de manière soudaine :
- Allumage du message d’alerte « Frein de parking défaillant » ou pictogramme correspondant sur le tableau de bord.
- Allumage concomitant des témoins ESP/ASR et ABS (la voiture semble avoir plusieurs pannes en même temps).
- Dysfonctionnement du frein à main électrique : Il ne se serre plus automatiquement à l’arrêt, ne se desserre plus au démarrage, ou ne répond plus du tout à la commande.
- Parfois, le système de démarrage automatique (Stop & Start) peut être désactivé.
Le frein de parking est bloqué, que faire en urgence ?
Si votre frein de parking électrique reste serré et empêche la voiture de bouger, voici la procédure d’urgence : 1. Tentez un reset : Parfois, couper complètement l’alimentation en débranchant la batterie (borne négative) pendant 10 minutes peut réinitialiser le calculateur et débloquer le système. 2. Déblocage mécanique manuel : Si le reset ne fonctionne pas, il faut actionner le déverrouillage manuel. Sur la C4 Picasso, il se situe généralement près du levier de vitesse. Retirez le cache plastique autour du levier. Vous devriez trouver une vis ou une bague à tourner (souvent avec un embout hexagonal) sur le moteur d’actionnement du frein de parking. Tournez-la dans le sens indiqué (généralement inverse des aiguilles d’une montre) pour desserrer mécaniquement les câbles. Cette procédure est bien expliquée dans le manuel du propriétaire. Si vous ne l’avez pas, recherchez une vidéo tutorielle spécifique à votre modèle avant d’agir pour ne pas forcer sur les pièces. Attention : Une fois débloqué manuellement, le frein de parking ne fonctionnera plus électriquement. Conduisez directement chez un réparateur pour faire diagnostiquer la panne.
Pourquoi mon fusible de frein de parking saute-t-il à chaque fois que je le remplace ?
Si un fusible neuf grille immédiatement ou après un court laps de temps, c’est le signe d’un court-circuit ou d’une surcharge électrique sur le circuit qu’il protège. Il ne faut surtout pas mettre un fusible de calibre supérieur. Il faut investiguer plus loin :
- Inspectez visuellement le faisceau : Surtout autour des étriers de frein arrière et le long du passage des câbles vers les roues. Recherchez des fils dénudés, frottant contre la carrosserie.
- Contrôlez le moteur d’actionnement : Le moteur électrique intégré à l’étrier de frein de parking peut être en court-circuit interne. Débranchez son connecteur et testez si le fusible saute toujours. Si non, le moteur est défectueux.
- Utilisez un multimètre : Un électricien auto pourra mesurer la résistance du circuit pour localiser le court-circuit.
- Lisez les codes défauts : Une valise de diagnostic avancée peut donner des indices précieux sur le composant en cause.
